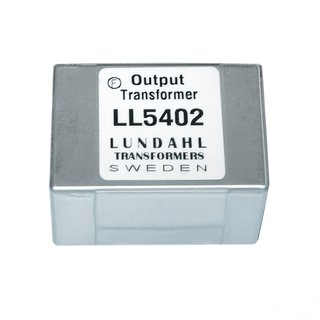

Lundahl 5402 Übertrager

Artikelnummer: TRLL5402

Kategorie: Output Transformer


41,59 €

inkl. 19% USt., zzgl. Versand (kleinteile)

Alter Preis: 69,95 €
UVP des Herstellers: 79,81 €
(Sie sparen 47.89%, also 38,22 €)
ab Stk. Stückpreis
4 41,59 €
10 41,59 €
20 41,59 €
50 41,59 €
100 41,59 €
90 bestellt, am 29.09.2017 erwartet

Lieferzeit: 39 - 40 Werktage

Stk.


Übersetzungsverhältnis: 2 + 2 : 1 + 1

Maße (Länge x Breite x Höhe über PCB (mm)): 43 x 28 x 21

Pin Layout (von Komponentenseite) und Schematic der Windungen:

Abstand zwischen Pins: 5.08 mm (0.2")

Abstand zwischen rows of pins: 30.48 mm (1.2")

Gewicht: 92 g

Empfohlener PCB Loch Durchmesser: 1.5 mm

Static resistance of each primary: 30 W

Static resistance of each secondary: 7 W

Leakage inductance of secondaries (sec. in series): 0.2 mH

No-load impedance: >800 W @ 50 Hz, +20 dBU

Optimum source impedance: Minus 15 W (See application below)

Balance of output (according to IRT, source < 10 W , Load 600 W): > 60 dB

Distortion (connection as application example below, load 600 W) + 22 dBU 0.1% @ 50 Hz

Frequency response (as below , load 600 W): 20 Hz -- 40 kHz +/- 0.3 dB

Voltage loss across transformer (at midband with 600 W load): 0 dB

Isolation between primary and secondary windings / between

windings and core:

4 kV / 2 kV


Gerät: Gyraf Pultec
Anwendung: Line Output
Versandgewicht: 0,12 Kg
Artikelgewicht: 0,10 Kg
