Elma Drehschalter Typ 01

Artikelnummer: ELMATYPE01

Kleiner hochwertiger Elma Drehschalter mit bis zu 12 Positionen

Kategorie: Drehschalter


ab 1796,76 ₽

inkl. 19% USt., zzgl. Versand (kleinteile)

UVP des Herstellers: 2890,40 ₽
(Sie sparen 37.84%, also 1093,65 ₽)
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.



Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 1 Nicht-Kurzschließend 01-1114
auf Bestellung

Lieferzeit: 7 - 8 Werktage

1921,64 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 6 Nicht-Kurzschließend (Schaltwinkel 60°)
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2557,62 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 6 Nicht-Kurzschließend, endlos (Angle 60°)
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1968,56 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 10 Nicht-Kurzschließend (Angle 36°)
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 10 Nicht-Kurzschließend, endlos (Schaltwinkel 36°)
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1921,64 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 12 Kurzschließend / 3mm Shaft Special Edition
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2832,65 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 12 Kurzschließend 01-1183
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 12 Nicht-Kurzschließend, endlos
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2523,69 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 1 x 12 Nicht-Kurzschließend 01-1184
knapper Lagerbestand

Lieferzeit: 7 - 8 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 2 x 3 Nicht-Kurzschließend (Schaltwinkel 60°)
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 2 x 6 Kurzschließend 01-1263
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 2 x 6 Nicht-Kurzschließend 01-1264
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 4 x 2 Nicht-Kurzschließend (Schaltwinkel 60°)
knapper Lagerbestand

Lieferzeit: 2 - 3 Werktage

2505,64 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 4 x 3 Nicht-Kurzschließend 01-1434
10 bestellt, am 29.05.2018 erwartet

Lieferzeit: 5 - 6 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebenen 1 x 11 Kurzschließend 01-1113
9 bestellt, am 29.05.2018 erwartet

Lieferzeit: 5 - 6 Werktage

1921,64 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebenen 4 x 3 Kurzschließend 01-1433
sofort verfügbar

Lieferzeit: 7 - 8 Werktage

2815,33 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Wafer 1 x 12 Kurzschließend, endlos
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 2 Ebene 4 x 6 Kurzschließend 01-2263
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

5141,94 ₽ *
Elma Drehschalter Typ 01 Lötösen 2 Ebenen 2 x 11 Kurzschließend 01-2113
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

7563,13 ₽ *
Elma Drehschalter Typ 01 Lötösen 2 Ebenen 8 x 3 Kurzschließend 01-2433
sofort verfügbar

Lieferzeit: 7 - 8 Werktage

7560,96 ₽ *
Elma Drehschalter Typ 01 Lötösen 2 Wafer 1 x 12 Kurzschließend, endlos
auf Bestellung

Lieferzeit: 2 - 3 Werktage

4327,66 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 1 Nicht-Kurzschließend 01-1114-20
auf Bestellung

Lieferzeit: 100 - 101 Werktage

1796,76 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 6 Nicht-Kurzschließend (Schaltwinkel 60°)
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 6 Nicht-Kurzschließend, endlos (Angle 60°)
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1796,76 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 10 Nicht-Kurzschließend (Angle 36°)
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1796,76 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 10 Nicht-Kurzschließend, endlos (Schaltwinkel 36°)
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1796,76 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 12 Kurzschließend 01-1183-20
sofort verfügbar

Lieferzeit: 7 - 8 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 12 Nicht-Kurzschließend, endlos
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1796,76 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 1 x 12 Nicht-Kurzschließend 01-1184-20
auf Bestellung

Lieferzeit: 7 - 8 Werktage

1948,35 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 2 x 3 Nicht-Kurzschließend (Schaltwinkel 60°)
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1796,76 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 2 x 6 Kurzschließend 01-1263-20
sofort verfügbar

Lieferzeit: 7 - 8 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 2 x 6 Nicht-Kurzschließend 01-1264-20
knapper Lagerbestand

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 2 x 6 Unterbrechend, 6mm Shaft Version
knapper Lagerbestand

Lieferzeit: 2 - 3 Werktage

2112,94 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 4 x 2 Nicht-Kurzschließend (Schaltwinkel 60°)
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2508,53 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebene 4 x 3 Nicht-Kurzschließend 01-1434-20
auf Bestellung

Lieferzeit: 7 - 8 Werktage

2164,92 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebenen 1 x 11 Kurzschließend 01-1113-20
sofort verfügbar

Lieferzeit: 7 - 8 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Ebenen 4 x 3 Kurzschließend 01-1433-20
sofort verfügbar

Lieferzeit: 7 - 8 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 PCB Pins 1 Wafer 1 x 12 Kurzschließend, endlos
auf Bestellung

Lieferzeit: 2 - 3 Werktage

1796,76 ₽ *

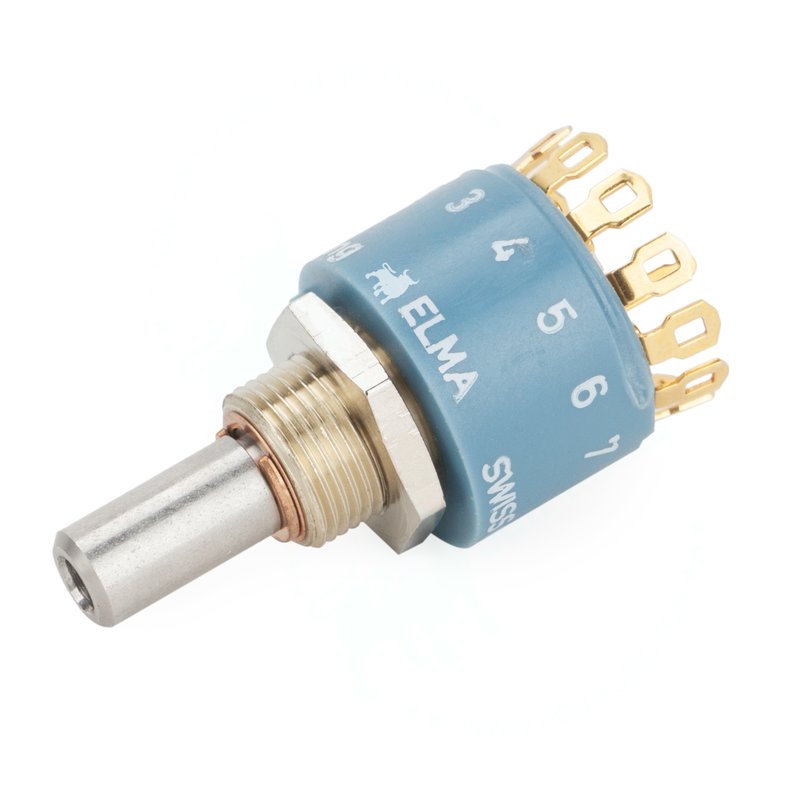

Elma Drehschalter Typ 01 1 Ebene 1 x 12 Unterbrechend, endlos, 6mm Hollow Schaft Lötösen
knapper Lagerbestand

Lieferzeit: 2 - 3 Werktage

4975,19 ₽ *
Elma Drehschalter Typ 01 Lötösen 1 Ebene 2 x 6 Unterbrechend / 6mm Schaft
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

2502,03 ₽ *
Elma Drehschalter Typ 01 Lötösen 2 Ebenen 2 x 12 Kurzschließend 01-2183
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

7565,29 ₽ *
Elma Drehschalter Typ 01 Lötösen Konzentrisch 2 x 6, 10K Lin
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

5575,07 ₽ *
Elma Drehschalter Typ 01 Lötösen Konzentrisch 2 x 6, 47K Lin
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

5575,07 ₽ *

Kompakter Elma Drehschalter mit 12 Positionen und 25,000 Schaltzyklen bei bis zu 6.0 Ncm Drehkraft, vergoldete Kontakte mit 3 micron, robustes Metallgehäuse und Metall-Shaft. Optional können Sie auch eine passende Frontpanel-Dichtung für IP68 Norm bestellen. Anwendungs-Temperaturbereich: -40 to +85°C, verschiedene Optionen und Anpassungsmöglichkeiten, siehe Spezifikationen.

  • Kompakter Schalter mit 12 Positionen
  • 25.000 Schaltzyklen mit von 2, 4 (Standard) bis zu 6,0 Ncm Rastmoment
  • Vergoldete Kontakte: 3 Mikron
  • Robustes Gehäuse. Frontplattendichtung bisIP68 möglich
  • Betriebstemperaturbereich: -40 bis +85°C
  • Verschiedene Optionen und Anpassungen
  • Standard 4mm Shaft Durchmesser / 39,2mm Shaft länge  (3mm oder 6mm Achsendurchmesser auf Anfrage)
  • Rastwinkel 30°, 36° oder als 60° Ausführung

Mögliche Sonderanpassungen:

  • Doppelachsige Ausführungen / Zwei Funktionen (Wahlschalter und Encoder)
  • Hohlachsen
  • Sicherheitsfunktion "Pull to Turn"

Kontaktieren Sie uns bei Fragen oder Custom-Wünschen.


Optionen:

Wählen Sie die Pin-Art

Elma Type 01 switch eyelets and pcb pins

  • PCB Pins
  • Lötösen


Wählen Sie die Anzahl an Ebenen, Polen x Positionen

Elma poles position diagram
Bei mehreren Ebenen werden die Pole insgesamt im Auswahlfeld angezeigt. Wenn Sie die Anzahl der Pole je Ebene ermitteln möchten dividieren Sie einfach die Pole durch die Anzahl der Ebenen.
Beispiel: Bei 2 Ebenen und Auswahl 2 Pole erhalten Sie 1 Pol je Ebene.



Weitere Shaft-Durchmesser Optionen:
  • 3mm Shaft-Durchmesser / 59mm Länge
  • 6mm Shaft-Durchmesser / 28mm Länge
  • Standardmäßig 4mm Shaft-Durchmesser

Auf Wunsch ist dieser Drehschalter auch als konzentrische Version lieferbar. Bitte nehmen Sie hierzu Kontakt mit uns auf, wir erstellen Ihnen unverbindlich ein Angebot für die Doppelschaft/Konzentrische Version.


Weiteres zum Elma Typ 01 Schalter

Der Elma Typ 01 Schalter ist ein kompakter Qualitäts, Drehschalter von Elma mit insgesamt bis zu 12 Positionen und in verschiedenen Ausführungen und bis zu 4 Ebenen erhätlich. Dieser Schalter hat bereits Geschichte geschrieben, denn er wird seit jahrzehnten von namhaften Audiohersteller wie Neve, SSL geschätzt und verbaut.
Nicht nur wegen seiner besonders hochwertigen, langlebigen und zuverlässigen Mechanik sondern auch wegen den guten Audioeigenschaften durch kürzeste Signalwege sowie 3um hartvergoldete Kontakte. Die kleine robuste und geschlossene Bauform macht diesen Schalter zur ersten Wahl. Das Preis/ Leistungsverhältnis ist hervorragend.

Wir sind Elma- Fachhändler und liefern Ihnen die beste Qualität und fabrikneue Neuware. Wir garantieren einen sicheren schnellen Versand und einwandfreie Ware. Bei Fragen, können Sie uns gerne jederzeit kontaktieren.


Funktion: Konzentrisch
Schaltfunktion: Kurzschließend Unterbrechend
Pin Typ: PCB Lötösen
Versandgewicht: 0,10 Kg
