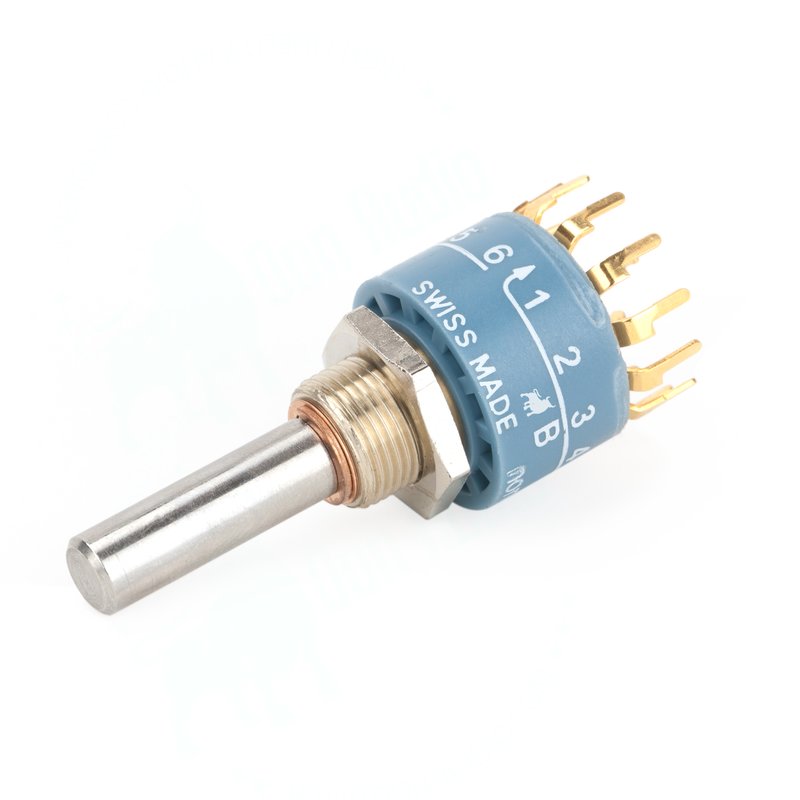

Elma Drehschalter Typ 01 PCB Pins 1 Ebene 2 x 6 Unterbrechend, 6mm Shaft Version

Artikelnummer: DA01-1264N-20

Kleiner hochwertiger Elma Drehschalter mit bis zu 6 Positionen

Kategorie: Drehschalter

Pins
Ebenen, Poles x Positions

29,27 €

inkl. 19% USt., zzgl. Versand (kleinteile)

UVP des Herstellers: 40,04 €
(Sie sparen 26.9%, also 10,77 €)
knapper Lagerbestand

Lieferzeit: 2 - 3 Werktage



Kompakter Elma Drehschalter mit 6 Positionen, 2 Polen und 25,000 Schaltzyklen bei bis zu 6.0 Ncm Drehkraft, vergoldete Kontakte mit 3 micron, robustes Metallgehäuse und Metall-Shaft. Optional können Sie auch eine passende Frontpanel-Dichtung für IP68 Norm bestellen. Anwendungs-Temperaturbereich: -40 to +85°C, verschiedene Optionen und Anpassungsmöglichkeiten, siehe Spezifikationen.

  • Kompakter Schalter mit 6 Positionen
  • 25.000 Schaltzyklen mit von 2, 4 (Standard) bis zu 6,0 Ncm Rastmoment
  • Vergoldete Kontakte: 3 Mikron
  • Robustes Gehäuse. Frontplattendichtung bisIP68 möglich
  • Betriebstemperaturbereich: -40 bis +85°C
  • Verschiedene Optionen und Anpassungen
  • 6mm Shaft Durchmesser / 28mm Shaft länge
  • Rastwinkel 30°, 36° oder als 60° Ausführung

Mögliche Sonderanpassungen:

  • Doppelachsige Ausführungen / Zwei Funktionen (Wahlschalter und Encoder)
  • Hohlachsen
  • Sicherheitsfunktion "Pull to Turn"

Kontaktieren Sie uns bei Fragen oder Custom-Wünschen.


Optionen:

Wählen Sie die Pin-Art

Elma Type 01 switch eyelets and pcb pins

  • PCB Pins
  • Lötösen


Wählen Sie die Anzahl an Ebenen, Polen x Positionen

Elma poles position diagram
Bei mehreren Ebenen werden die Pole insgesamt im Auswahlfeld angezeigt. Wenn Sie die Anzahl der Pole je Ebene ermitteln möchten dividieren Sie einfach die Pole durch die Anzahl der Ebenen.
Beispiel: Bei 2 Ebenen und Auswahl 2 Pole erhalten Sie 1 Pol je Ebene.



Weitere Shaft-Durchmesser Optionen:
  • 3mm Shaft-Durchmesser / 59mm Länge
  • 6mm Shaft-Durchmesser / 28mm Länge
  • Standardmäßig 4mm Shaft-Durchmesser

Auf Wunsch ist dieser Drehschalter auch als konzentrische Version lieferbar. Bitte nehmen Sie hierzu Kontakt mit uns auf, wir erstellen Ihnen unverbindlich ein Angebot für die Doppelschaft/Konzentrische Version.


Weiteres zum Elma Typ 01 Schalter

Der Elma Typ 01 Schalter ist ein kompakter Qualitäts, Drehschalter von Elma mit insgesamt bis zu 12 Positionen und in verschiedenen Ausführungen und bis zu 4 Ebenen erhätlich. Dieser Schalter hat bereits Geschichte geschrieben, denn er wird seit jahrzehnten von namhaften Audiohersteller wie Neve, SSL geschätzt und verbaut.
Nicht nur wegen seiner besonders hochwertigen, langlebigen und zuverlässigen Mechanik sondern auch wegen den guten Audioeigenschaften durch kürzeste Signalwege sowie 3um hartvergoldete Kontakte. Die kleine robuste und geschlossene Bauform macht diesen Schalter zur ersten Wahl. Das Preis/ Leistungsverhältnis ist hervorragend.

Wir sind Elma- Fachhändler und liefern Ihnen die beste Qualität und fabrikneue Neuware. Wir garantieren einen sicheren schnellen Versand und einwandfreie Ware. Bei Fragen, können Sie uns gerne jederzeit kontaktieren.


Schaltfunktion: Unterbrechend
Pin Typ: PCB
Versandgewicht: 0,10 Kg
Artikelgewicht: 0,10 Kg
