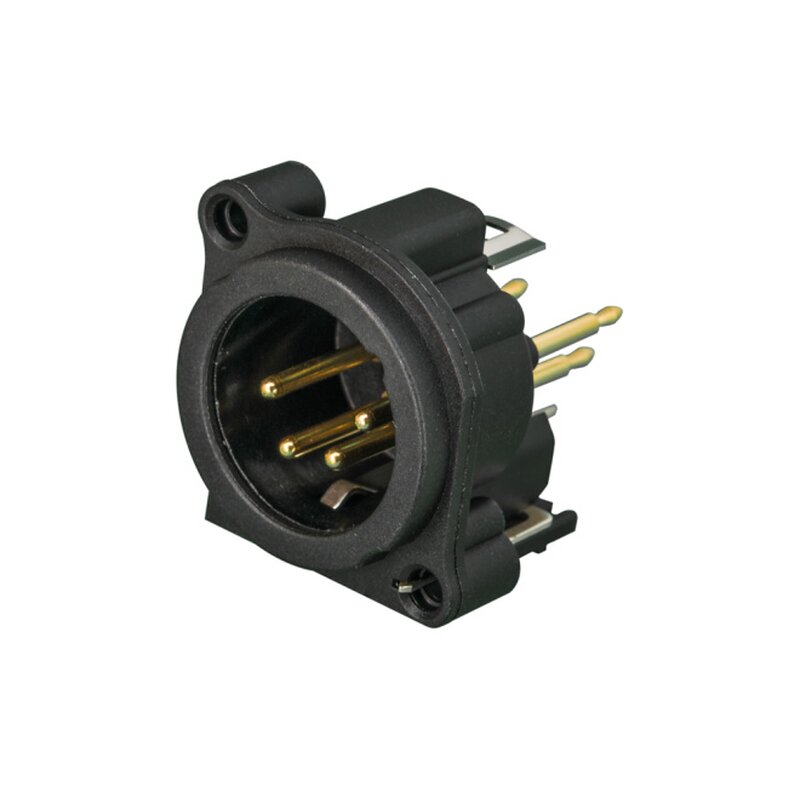

Neutrik NC4MAV XLR Einbausteckverbinder
4 poliger Chassisstecker, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage, Farbkodierung möglich
Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete Gabelkontakte
und polierte Kontaktpunkte.
Features & Benefits
- Kleinster XLR Einbaustecker, höchste Packdichte
- Plastik Gehäuse, Stahl Verriegelung
- Polierter Kontaktbereich, hartvergoldet
- Gehäuse Entflammbarkeit UL94HB
Produkt
Titel
NC4MAV
Verbindungstyp
XLR
Geschlecht
male
Elektrische Daten
Kapazität zwischen Kontakten
? 7 pF
Durchgangswiderstand
? 6 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
6 A
Nennspannung
< 50 V
Erdungsoptionen
Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Anschlussart
vertical PCB mount
Verriegelung
Latch lock
Einbaurichtung
Rear mounting
Gehäuseform
A
Mounting
A-Screw
Material
Kontakte
Brass (CuZn35Pb2)
Gehäuse
Polyamide (PA 6.6 30 % GR)
Umwelt
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
| Kontakte: | Goldbeschichtet |
| Serie: | etherCON Einbaubuchsen |
| Gehäuse: | Polyamide schwarz |
