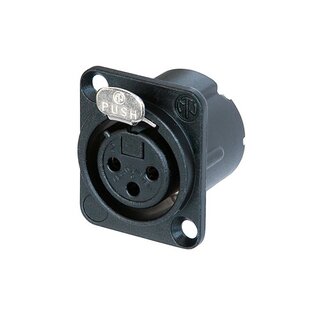

Neutrik NC3FD-LX-HA-BAG XLR Einbausteckverbinder
3 polige Chassisbuchse, Crimp Anschlüsse (Standard B-Crimp), schwarz verchromtes Gehäuse, Silber beschichtete Kontakte
Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet. Eine ideale Paarung entsteht durch die Kombination mit dem EMC XLR Kabelstecker.
Features & Benefits
- Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
- Crimp Anschluss mit standard B-Crimpwerkzeug (B-Crimp gemäss IEC 60352-2)
- Gasdichte und lötfreie Verbindung (RoHS konform)
- Neuer duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
- Einzigartiger Käfigkontakt der 3-poligen Kabelbuchse verbessert die Leitfähigkeit und reduziert die Abnützung der Kontakte des Gegensteckers
- Massekontakt kann einfach mit Pin 1 verbunden werden
- Installationskompatibilität durch Standard D Gehäuse
Produkt
Titel
NC3FD-LX-HA-BAG
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
? 4 pF
Durchgangswiderstand
? 5 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
1 A
Nennspannung
< 50 V
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Leiterquerschnitt
0.22 - 0.34 mm²
Leiterquerschnitt
24 - 22 AWG
Anschlussart
Crimp contacts
Verriegelung
Latch lock
Gehäuseform
D
Material
Kontaktbeschichtung
2 µm Ag over 2 µm Ni
Kontakte
Bronze (CuSn6)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Gehäuse
Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung
Black chromium
Umwelt
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Temperaturbereich
-30 °C to +80 °C
| Kontakte: | Versilbert |
| Serie: | DLX Crimp |
| Gehäuse: | Schwarz verchromt |
